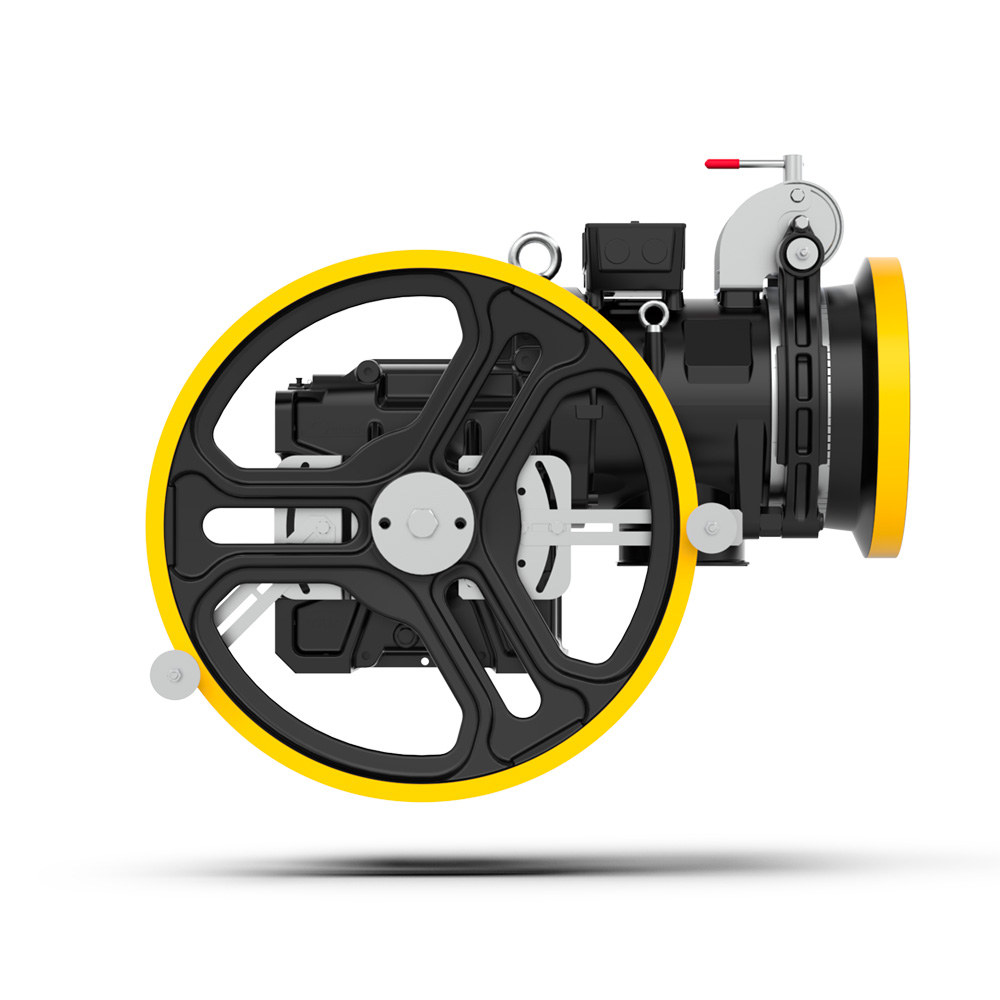

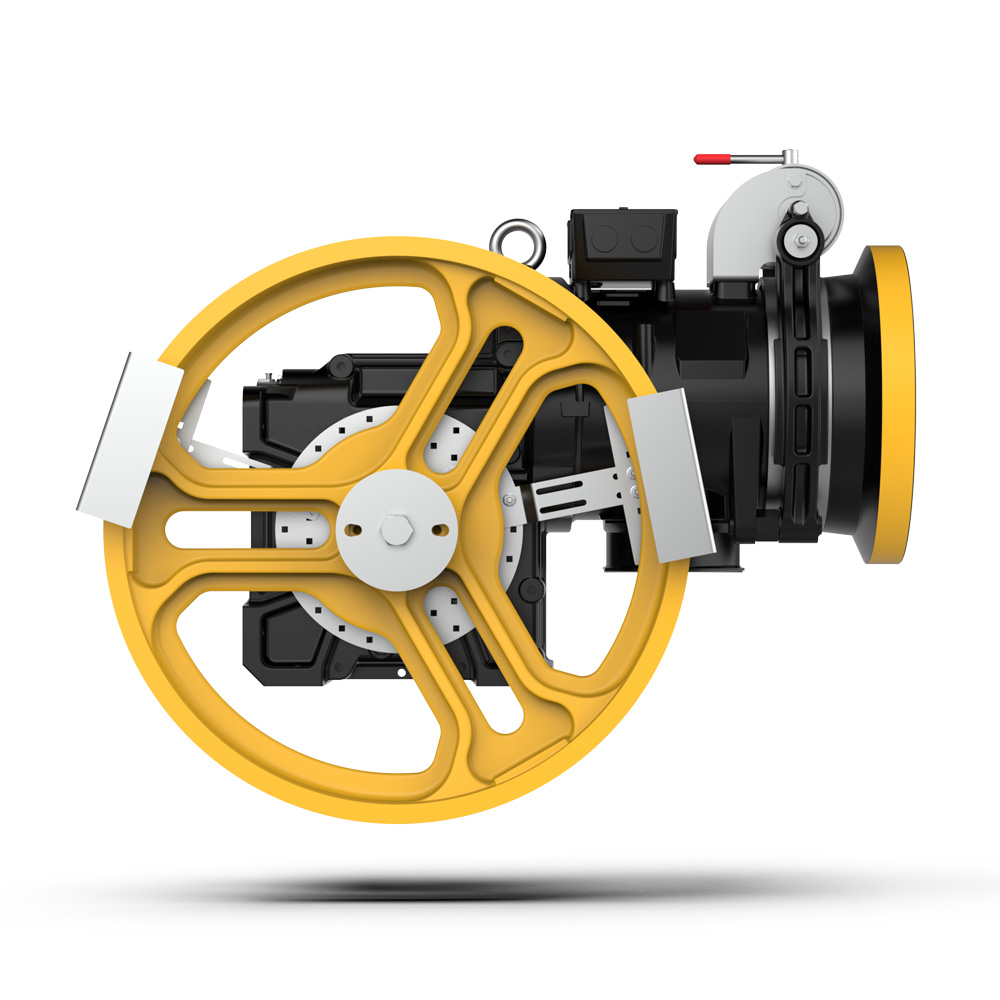

Geared SH130

ARGANO PER ASCENSORE

Il GEARED SH130 è un argano per ascensori e piattaforme elevatrici con portata massima fino a 550 kg. Numerose opzioni ed esecuzioni speciali sono disponibili a richiesta.

Carico Statico Massimo

25,5 kN – 2600 kg

Portata Massima

550 kg

Rapporto Riduzione

1/52; 1/45; 1/43; 1/37; 2/53; 2/43; 3/47

Capacità Olio

3,7 l

Gamma Potenza

50 Hz › 2,7 ÷ 7,5 kW
60 Hz › 4 ÷ 8,2 kW

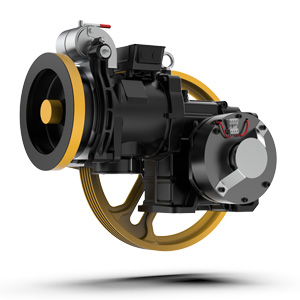

SH130 SSB

SH130 SSB

Freno Albero Lento

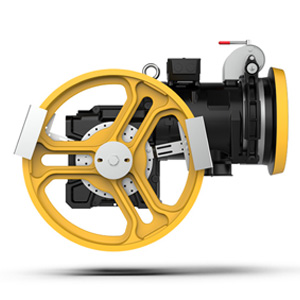

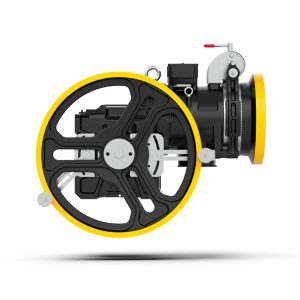

SH130G

SH130G

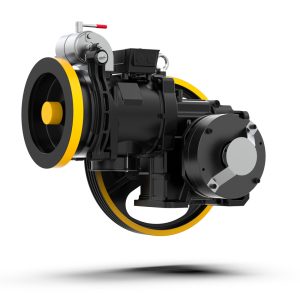

SH130G SSB

SH130G SSB

Freno Albero Lento

  • Microcontatti
  • Encoder
  • Protezione Puleggia
  • Telaio
  • Protezione Funi
  • Protezione Puleggia Deviazione
Riproduci video

Istruzioni montaggio kit microcontatti apertura e usura freno EM107/ф107

Riproduci video

Sostituzione cuscinetto lato volano macchine geared serie SH

Riproduci video

Istruzioni montaggio kit microcontatti apertura freno EM107/ф107

Riproduci video

Regolazione freno macchine geared serie SH

Riproduci video

Disimballo macchine geared serie SH

Riproduci video

Sostituzione volano e/o motore macchine geared serie SH

Riproduci video

Istruzioni montaggio protezione puleggia di trazione su macchine geared serie SH

Riproduci video

Istruzioni montaggio encoder su macchine geared serie SH

Riproduci video

Istruzioni montaggio protezioni all’imbocco su macchine geared serie SH

Riproduci video

Sostituzione elettromagnete macchine geared serie SH

CARATTERISTICHE ARGANI

Gli argani Sicor serie SH/MR sono costruiti in conformità alle Direttive 2014/33/UE, 2014/30/UE, 2006/42/CE e alle Norme EN 81-20, EN 81-50, EN 12015, EN12016, IEC 60034-1

La gamma di produzione, completa fino a 5000kg di portata nominale in 1:1 per velocità cabina fino a 4m/s, la rendono idonea a qualsiasi applicazione.

La produzione si avvale di lavorazioni componenti con macchine di precisione CNC, di controlli con sistema Zeiss di misura tridimensionale e di test finali del 100% della macchine prodotte.

Gli argani Sicor, correttamente installati, assicurano un funzionamento esente da vibrazioni.

Componenti
I componenti del riduttore vite senza fine sono progettati e realizzati per garantire non solo la lunga durata ma anche la massima silenziosità durante il funzionamento.

I motori asincroni a singola e doppia velocità sono di produzione interna, caratterizzati da classe di isolamento F, grado di protezione IP21, ventilazione forzata, idonei per 180 avv/h e 240 avv/h e a cicli di funzionamento con rapporto di intermittenza 60%.

Diversi volani sono disponibili per garantire la massima progressività in avvio ed arrivo al piano in ogni applicazione.

Ogni argano è dotato sull’albero veloce di freni in corrente continua con ridondanza completa (sia meccanica, come prescritta dalla EN 81-20 che elettrica) per tutti i possibili valori di alimentazione, nelle esecuzioni per accoppiamento a motore VVVF-AC2-AC1.

L’ampia gamma di pulegge di trazione, con diametri da 320 a 750mm, è interamente realizzata in ghisa EN-GJS-700-2-UNI EN 1563 con durezza superiore ai 250 HB.

Tutti gli argani Sicor sono consegnati già completi di olio sintetico.

Opzioni/esecuzioni speciali disponibili
Adattatori, telai standard e speciali con o senza puleggia di deviazione completi di tamponi antivibranti per garantire la corretta installazione degli argani Sicor sia in nuove installazioni che in ammodernamenti

Encoder per retroazione di velocità per garantire il massimo comfort in cabina.

Freno assemblabile su albero lento certificato come componente di sicurezza sia contro l’eccesso di velocità della cabina in salita che contro i movimenti incontrollati della cabina.

Kit microinterruttori per il controllo della posizione delle ganasce freno albero veloce.

Protezioni pulegge e calata fune.

QR code
Le macchine di trazione Sicor sono dotate di QR code sulla targa che permette di accedere alle caratteristiche della macchina e scaricare manuali, certificazioni e termini di garanzia.

Lunga durata
I criteri di progettazione degli argani Sicor, unitamente all’uso di materiali di ottima qualità garantiscono una lunga durata.


Per ulteriori informazioni
scarica il Catalogo Tecnico.
